Digitalfunk Amateurfunk Tetra Geräte und Antennen
01.01.2021

Terrestrial Trunked Radio (TETRA), ursprünglich Trans European Trunked Radio mit derselben Abkürzung ist ein Standard für digitalen Bündelfunk. Er ist als universelle Plattform für unterschiedliche Mobilfunkdienste genormt (ETSI, EN 300). Mit TETRA

lassen sich Universalnetze aufbauen, über die der gesamte betriebliche Mobilfunk von Anwendern wie Behörden, Industrie- oder auch Nahverkehrsbetrieben abgewickelt werden kann. Behördenfunk wurde bis Ende der 1980er Jahre weltweit mit Analogfunk betrieben. Der Mitte der 1990er Jahre entwickelte TETRA-Standard wird in mehreren europäischen und außereuropäischen Ländern in Form landesweiter BOS-Netze oder in lokaler Abdeckung von verschiedenen Anwendern genutzt. TETRA stellte ursprünglich eine Initiative von Netzbetreibern als Antwort auf eine ernste Wettbewerbsbedrohung durch GSM gegen deren analoge Netze dar. Daneben besteht als zweiter Digitalfunkstandard Tetrapol von EADS, der ursprünglich für die französischen BOS entwickelt wurde und heute im gleichen Spektrum wie TETRA im Einsatz ist. TETRA ist als Zeitmultiplex-System (TDMA) mit vier Zeitschlitzen von jeweils 14,167 ms Länge pro Trägerfrequenz spezifiziert. Der Abstand zwischen den einzelnen Trägerfrequenzen beträgt, abhängig von der gewählten Modulationsart, 25, 50, 100 oder 150 kHz. TETRA nutzt, durch die Aufteilung jedes Kommunikationskanals in eine Uplink- und eine Downlink-Frequenz, das Frequenzmultiplexverfahren Die Frequenzökonomie wird wesentlich bestimmt durch: die Bruttodatenrate des Übertragungskanals, den Frequenzwiederholabstand (Abstand zwischen zwei Basisstationen, die dieselbe Frequenz verwenden) und
den Gleichkanalstörabstand (Pegelunterschied zwischen zwei Signalen mit derselben Frequenz von zwei verschiedenen Basisstationen, bei dem störungsfreier Betrieb möglich ist).
Unter Berücksichtigung dieser Faktoren hat eine Untersuchung der CEPT dieselbe Kapazität und Frequenzökonomie für GSM und TETRA ergeben, da beide Systeme nahe am theoretischen Limit arbeiten, das durch die Energie pro Bit und den Störpegel bestimmt wird.
Die möglichen Modulationsarten der Trägerfrequenz sind ?/4-DQPSK oder ?/8-DQPSK bei Verwendung von Phasenmodulation, 4-QAM, 16-QAM oder 64-QAM bei Verwendung von Quadraturamplitudenmodulation. Abhängig von der Modulationsart und der Kanalbandbreite ergeben sich die folgenden Bruttobitraten pro Trägerfrequenz. Ein Zeitschlitz einer phasenmodulierten Trägerfrequenz kann Nettobitraten von 2,4 kbit/s, 4,8 kbit/s und 7,2 kbit/s bei Verwendung von ?/4-DQPSK und 10,8 kbit/s bei Verwendung von ?/8-DQPSK zur Verfügung stellen. Sprache wird in einem Kanal mit 7,2 kbit/s übertragen Sprache wird entweder mit einem speziellen TETRA-CODEC oder einem AMR-Codec mit einer Bitrate von 4,75 kbit/s übertragen[5]. Bei dem TETRA-Codec handelt es sich um einen speziell parametrierten ACELP-Codec, der AMR-Codec entspricht dem für GSM und UMTS spezifizierten Codec. Der TETRA-Standard ermöglicht folgende Betriebsarten: TMO - Trunked Mode Operation (Netzmodus, Gegensprechen), bei dem zwei oder mehr Funkgeräte über die Infrastruktur kommunizieren. Die Reichweite ist dabei nicht an den Einsatzort gebunden, alle Teilnehmer können sich innerhalb des Netzes, gegebenenfalls auch bundesweit, bewegen. Im TMO gibt es zwei Verkehrsarten: Gegensprechen (Duplex-Betrieb), zwei Teilnehmer sprechen miteinander wie im Telefonnetz. Diese beansprucht stark die Ressourcen des Funknetzes, da jeder Teilnehmer einen eigenen Zeitschlitz benötigt. Bedingtes Gegensprechen, alle Teilnehmer eines Funkkreises sprechen wie gewohnt untereinander. Eine Sprechgruppe belegt während einer Übertragung einen Zeitschlitz, vergleichbar einem analogen Funkkanal.
DMO - Direct Mode Operation (Direktmodus bzw. Wechselsprechen), bei dem zwei oder mehr Funkgeräte ohne Verwendung einer Basisstation und unabhängig vom Netz miteinander kommunizieren können, vergleichbar dem Wechselsprechen im Einsatzstellenfunk nach herkömmlicher Bezeichnung. Dies ist an zwei Punkten von Interesse: beim Aufbau des Netzes an Orten mit noch vorhandenem Funkloch. bei Inneneinsätzen in Gebäuden ohne Gebäudefunkanlage. Es ist möglich, ein einzelnes Funkgerät als mobile Relaisstation (Repeater) für andere Geräte einzusetzen. So kann ein Gerät im Fahrzeug als Relais die Funkversorgung der Handfunkgeräte an einer Einsatzstelle sicherstellen, ähnlich der bisherigen Verwendung des FuG-9c mit RS-1-Schaltung. Mehr info unter: https://de.wikipedia.org/wiki/Terrestrial_Trunked_Radio



Tetra Geräte
...........................

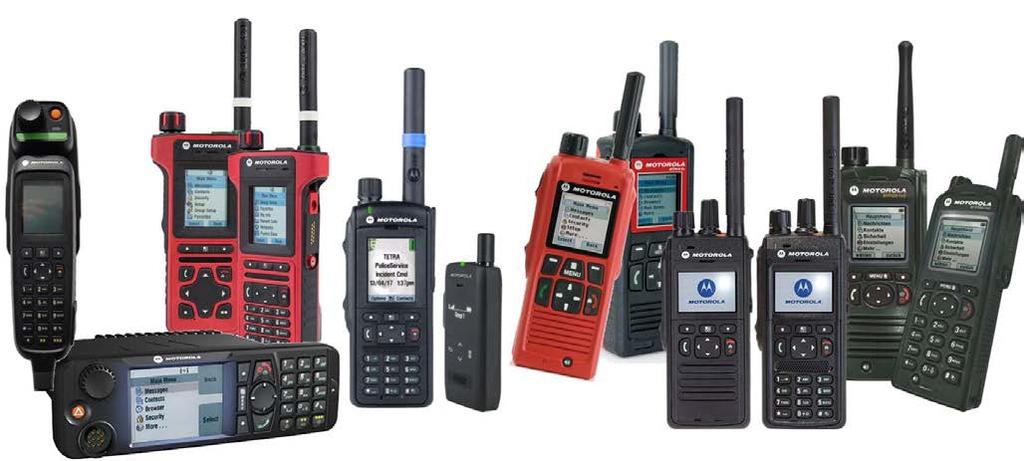

Motorola MTM800E GPS  ca. 905,59 € bei eBay von 180 € bis 240 €
Motorola MTP 850 ca. 700,00 € bei eBay von 150 € bis 250 €
Motorola MTP 6550 ca. 1.120 € bei eBay von 450 € bis 650 €

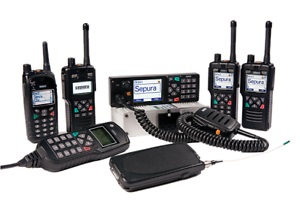

Sepura Stp9038 Mit Gps-motion, Rfid, Ip67 ca. 919,00 €
Sepura Stp8038  ca. 599,00 €
Sepura SCC1 Farb-Bedienteil für SRG3900 | ca. 210,00 €

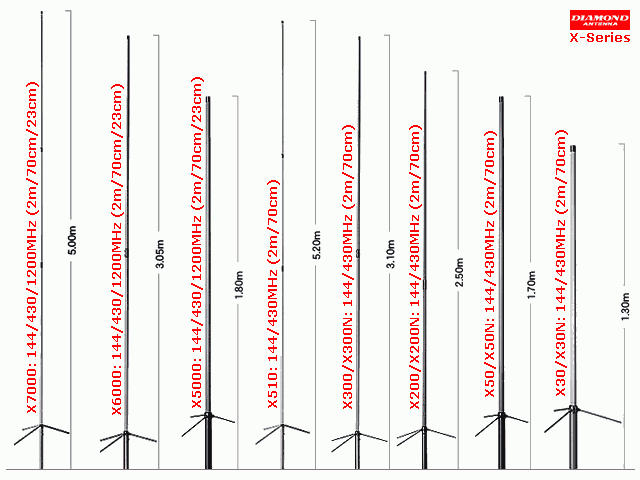

Empfohlene Antenen

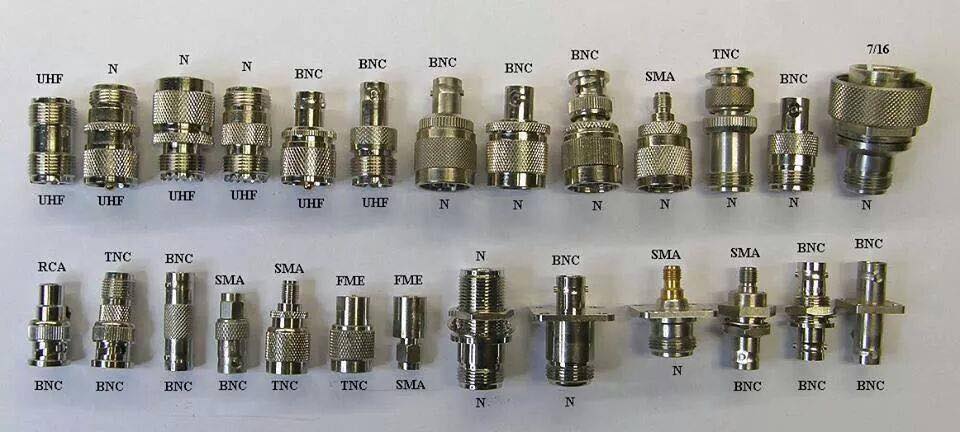

Funkstecker

Irrtumer und Änderungen vorbehalten
Detlef Wipperfürth (www.funkfrequenzen01.de)
